本產品僅適用于西門子公司PCS7系統的ET200MI/O擴展機架及S7-300的控制系統。改變傳統端子接線方式，提高了自動化控制系統的成套性及后期的檢修效率，是當今主流控制器成套廠家工程項目中的首選接線方式。

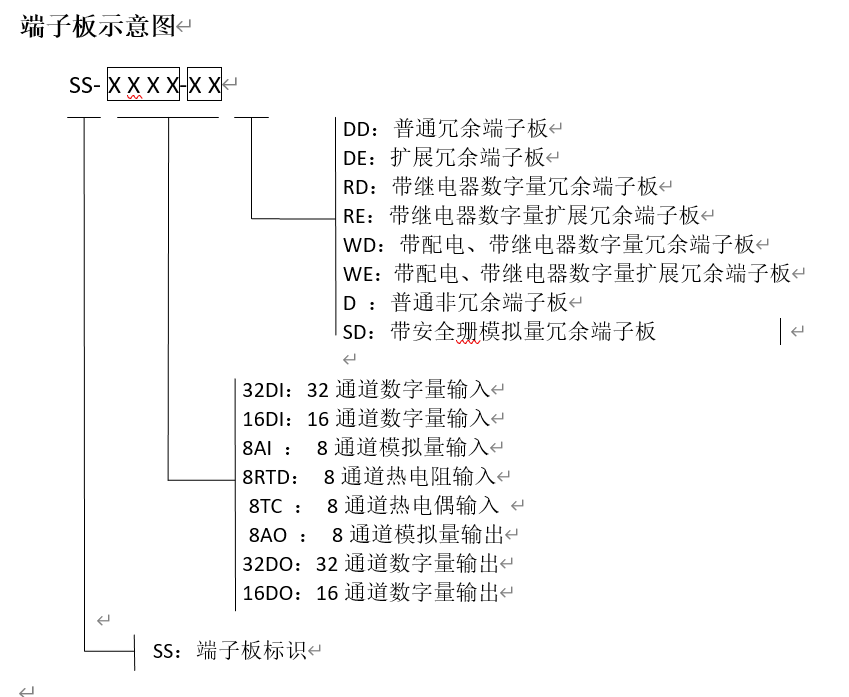

端子板示意圖


產品介紹
SS-8AI-DD輸入端子板
標準規格
1.輸入點數：8點。
2.輸入接線：采用進口WAGO壓接端子連接方式。
3.輸入方式：用于連接二線制變送器輸入信號，電流、電壓輸入信號。電流、電壓輸入由跳線塊選擇。出廠設置為電流輸入方式。其中1~8為1~8路二線制變送器輸入供電電源指示燈。
4.輸出方式：由SM-331電纜和模塊進行連接?？梢詫?shí)現冗余連接。
5.絕緣電阻：≥10MΩ∕500V.DC。
6.絕緣強度：輸出端對地2KV.AC。24VDC電源端對地0.5KV.AC。輸出端對24VDC電源端2KV.AC。
7.電源：24V.DC±5%。L1：為CN1連接模塊電源指示燈，L2：為CN2連接模塊電源指示燈。
8.功耗：24V.DC，≤0.35A。
9.工作環境溫度：0~50℃，相對濕度10%~90%。
10.結構及外型尺寸：豎式、116x200x30(mm)。
11.重量：1.0Kg。

SS-8AO-DD輸出端子板
標準規格
1．輸出點數：8點。
2．輸出接線：采用進口WAGO壓接端子連接方式。
3．輸出方式：用于連接電流輸出信號。
4．輸入方式：由SM-332電纜和模塊進行連接。可以實現冗余連接。
5．絕緣電阻：≥10MΩ∕500V.DC。
6．絕緣強度：輸出端對地2KV.AC。24VDC電源端對地0.5KV.AC。輸出端對24VDC電源端2KV.AC。
7．電源：24V.DC±5%。L1：為CN1連接模塊電源指示燈，L2：為CN2連接模塊電源指示燈。
8．功耗：24V.DC，≤0.35A。
9．工作環境溫度：0~50℃，相對濕度10%~90%。
10．結構及外型尺寸：豎式、116x200x30(mm)。
11．重量：1.0Kg。

SS-8RTD-D輸入端子板
標準規格
輸入點數：8點。
輸入接線：采用進口WAGO壓接端子連接方式。
輸入方式：用于連接三線制、四線制熱電阻輸入信號。三線制、四線制由跳線塊選擇。出廠設置為三線制方式。
輸出方式：由SM-331電纜和模塊進行連接。
絕緣電阻：≥10MΩ∕500V.DC。
絕緣強度：輸出端對地2KV.AC。24VDC電源端對地0.5KV.AC。輸出端對24VDC    電源端2KV.AC。
電源：24V.DC±5%。L1：為CN1連接模塊電源指示燈，L2：為CN2連接模塊電源指示燈。
功耗：24V.DC，≤0.35A。
工作環境溫度：0~50℃，相對濕度10%~90%。
結構及外型尺寸：豎式、116x200x30(mm)。
重量：1.0Kg。

SS-16DI-DD輸入端子板
標準規格

1. 輸入點數：16點24VDC。

2. 輸入接線：采用進口WAGO壓接端子連接方式。

3. 輸入方式：用于連接干接點開關信號和二線制接近開關信號。

4. 輸出方式：由SM-321電纜和模塊進行連接。可以實現冗余連接。

5. 絕緣電阻：≥10MΩ∕500V.DC。

6. 絕緣強度：輸出端對地2KV.AC。24VDC電源端對地0.5KV.AC。輸出端對24VDC電源端2KV.AC。

7. 電源：24V.DC±5%。；L1：為CN1連接模塊和1~8路信號電源指示燈，L2：為CN2連接模塊和9~16路信號電源指示燈。

8. 功耗：24V.DC，≤0.35A。

9. 工作環境溫度：0~50℃，相對濕度10%~90%。

10. 結構及外型尺寸：豎式、116x200x30(mm)。

11. 重量：1.0Kg。

SS-16DI-DE擴展輸入端子板
標準規格

1. 輸入點數：16點24VDC。

2. 輸入接線：采用進口WAGO壓接端子連接方式。

3. 輸入方式：用于連接干接點開關信號和二線制接近開關信號。

4. 輸出方式：由SM-321電纜和模塊進行連接?？梢詫?shí)現冗余連接。

5. 絕緣電阻：≥10MΩ∕500V.DC。

6. 絕緣強度：輸出端對地2KV.AC。24VDC電源端對地0.5KV.AC。輸出端對24VDC電源端2KV.AC。

7. 電源：24V.DC±5%。L1：為CN1連接模塊和17~24路信號電源指示燈，L2：為CN2連接模塊和25~32路信號電源指示燈。

8. 功耗：24V.DC，≤0.35A。

9. 工作環境溫度：0~50℃，相對濕度10%~90%。

10. 結構及外型尺寸：豎式、116x200x30(mm)。

11. 重量：2.0Kg。


SS-16DI-RD繼電器輸入端子板
標準規格

1. 輸入點數：16點輸入接點信號，ON信號≤150Ω，OFF信號≥200K   Ω，外部接點容量≥30VDC 20mA。

2. 輸入接線：采用進口WAGO壓接端子連接方式。

3. 輸出方式：由SM電纜和模塊進行連接?？梢詫?shí)現冗余連接。

4. 絕緣電阻：≥10MΩ∕500V.DC。

5. 絕緣強度：輸出端對地2KV.AC。24VDC電源端對地0.5KV.AC。輸出端對24VDC電源端2KV.AC。

6. 電源：內部電源一組24V.DC±5%。L1：為CN1連接模塊和1~8路信號電源指示燈，L2：為CN2             連接模塊和9~16路信號電源指示燈。外部電源（FLD）兩組24V.DC±5%

7. 功耗：24V.DC，≤0.55A。

8. 工作環境溫度：0~50℃，相對濕度10%~90%。

9. 結構及外型尺寸：豎式、116x246x30(mm)。

10. 重量：2.0Kg。

SS-16DI-RE繼電器輸入端子板
標準規格
1．輸入點數：16點輸入接點信號，ON信號≤150Ω，OFF信號≥200KΩ，外部接點容量≥30VDC 20mA。
2．輸入接線：采用進口WAGO壓接端子連接方式。
3．輸出方式：由SM電纜和模塊進行連接。可以實現冗余連接。
4．絕緣電阻：≥10MΩ∕500V.DC。
5．絕緣強度：輸出端對地2KV.AC。24VDC電源端對地0.5KV.AC。輸出端對24VDC電源端2KV.AC。

1. 電源：內部電源一組24V.DC±5%。L1：為CN1連接模塊和17~24路信號電源指示燈，L2：為CN2連接模塊和25~32路信號電源指示燈。外部電源（FLD）兩組24V.DC±5%

2. 功耗：24V.DC，≤0.55A。

3. 工作環境溫度：0~50℃，相對濕度10%~90%。

4. 結構及外型尺寸：豎式、116x246x30(mm)。

5. 重量：2.0Kg。

SS-16DO-RD繼電器輸出端子板
標準規格

1. 輸出點數：16點干接點。

2. 輸出接線：采用進口WAGO壓接端子連接方式。

3. 輸出接點容量：250V.AC 5A ， 24V.DC 5A （阻性負載）。對感性負載應在負載兩端并接滅弧電路（對交流負載并接RC網絡，對直流負載并接二極管）。

4. 輸入方式：由SM電纜和模塊進行連接?？梢詫?shí)現冗余連接。

5. 絕緣電阻：≥10MΩ∕500V.DC。

6. 絕緣強度：輸出端對地2KV.AC。24VDC電源端對地0.5KV.AC。輸出端對24VDC電源端2KV.AC。

7. 電源：24V.DC±5%；L1：為CN1連接模塊和1~8路信號電源指示燈，L2：為CN2連接模塊和9~16路信號電源指示燈。

8. 功耗：24V.DC，≤0.55A。

9. 工作環境溫度：0~50℃，相對濕度10%~90%。

10. 結構及外型尺寸：豎式、116x246x30(mm)。

11. 重量：2.0Kg。

SS-16DO-RE繼電器擴展輸出端子板
標準規格

1. 輸出點數：16點干接點。

2. 輸出接線：采用進口WAGO壓接端子連接方式。

3. 輸出接點容量：250V.AC 5A ， 24V.DC 5A （阻性負載）。對感性負載應在負載兩端并接滅弧電路（對交流負載并接RC網絡，對直流負載并接二極管）。

4. 輸入方式：由SM-322電纜和模塊進行連接。可以實現冗余連接。

5. 絕緣電阻：≥10MΩ∕500V.DC。

6. 絕緣強度：輸出端對地2KV.AC。24VDC電源端對地0.5KV.AC。輸出端對24VDC電源端2KV.AC。

7. 電源：24V.DC±5%；L1：為CN1連接模塊和17~24路信號電源指示燈，L2：為CN2連接模塊和25~32路信號電源指示燈。

8. 功耗：24V.DC，≤0.55A。

9. 工作環境溫度：0~50℃，相對濕度10%~90%。

10. 結構及外型尺寸：豎式、116x246x30(mm)。

11. 重量：2.0Kg。

SS-16DO-WD繼電器輸出端子板
標準規格

1. 輸出點數：16點濕接點。由2組8點濕接點組成。

2. 輸出接線：采用進口WAGO壓接端子連接方式。

3. 輸出接點容量：250V.AC 5A ， 24V.DC 5A （阻性負載）。對感性負載應在負載兩端并接滅弧電路（對交流負載并接RC網絡，對直流負載并接二極管）。

4. 輸入方式：由SM-322電纜和模塊進行連接?？梢詫?shí)現冗余連接。

5. 絕緣電阻：≥10MΩ∕500V.DC。

6. 絕緣強度：輸出端對地2KV.AC。24VDC電源端對地0.5KV.AC。輸出端對24VDC電源端2KV.AC。

7. 電源：24V.DC±5%；L1：為CN1連接模塊和1~8路信號電源指示燈，L2：為CN2連接模塊和9~16路信號電源指示燈。

8. 功耗：24V.DC，≤0.55A。

9. 工作環境溫度：0~50℃，相對濕度10%~90%。

10. 結構及外型尺寸：豎式、116x246x30(mm)。

11. 重量：1.0Kg。


SS-16DO-WE繼電器擴展輸出端子板
標準規格

1. 輸出點數：16點濕接點。由2組8點濕接點組成。

2. 輸出接線：采用進口WAGO壓接端子連接方式。

3. 輸出接點容量：250V.AC 5A ， 24V.DC 5A （阻性負載）。對感性負載應在負載兩端并接滅弧電路（對交流負載并接RC網絡，對直流負載并接二極管）。

4. 輸入方式：由SM-322電纜和模塊進行連接?？梢詫?shí)現冗余連接。

5. 絕緣電阻：≥10MΩ∕500V.DC。

6. 絕緣強度：輸出端對地2KV.AC。24VDC電源端對地0.5KV.AC。輸出端對24VDC電源端2KV.AC。

7. 電源：24V.DC±5%；L1：為CN1連接模塊和17~24路信號電源指示燈，L2：為CN2連接模塊和25~32路信號電源指示燈。

8. 功耗：24V.DC，≤0.55A。

9. 工作環境溫度：0~50℃，相對濕度10%~90%。

10. 結構及外型尺寸：豎式、116x246x30(mm)。

11. 重量：2.0Kg。
