本產品僅適用于西門子公司PCS7系統的ET200MI/O擴展機架及S7-300的控制系統。改變傳統端子接線方式，提高了自動化控制系統的成套性及后期的檢修效率，是當今主流控制器成套廠家工程項目中的首選接線方式。



產品介紹

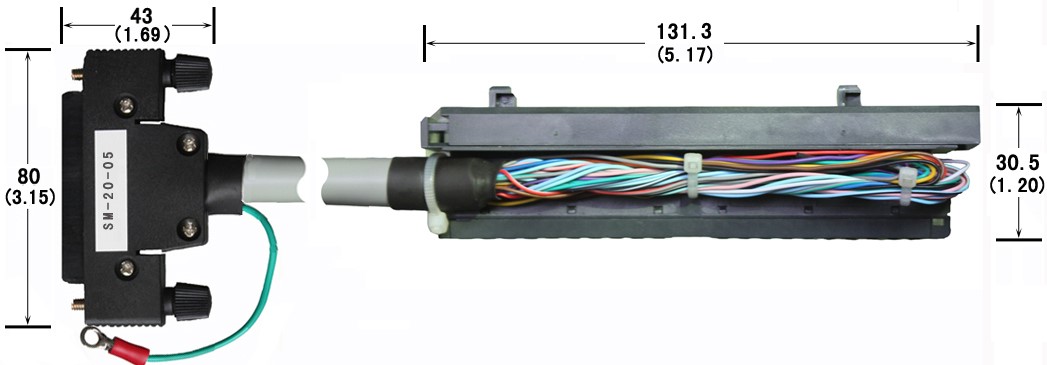

SM-20電纜

1.  連接電纜：40芯屏蔽電纜

2.  端子型式：刺破壓接方式、進口40線接插件連接器，西門子前連接器

3.  功能： I/O連接，用于端子板與西門子模塊的連接

4.  電氣性能：300V、≤0.3A；屏蔽率≥85%

5.  電纜長度：可按系統要求配置長度，最長為50米


電纜外形及結構尺寸見下圖

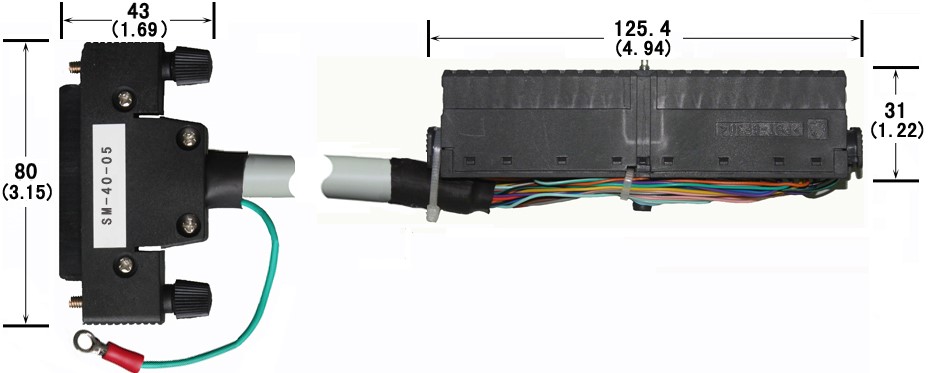

SM-40電纜

1.  連接電纜：40芯屏蔽電纜

2.  端子型式：刺破壓接方式、進口40線接插件連接器，西門子前連接器

3.  功能： I/O連接，用于端子板與西門子模塊的連接

4.  電氣性能：300V、≤0.3A；屏蔽率≥85%

5.  電纜長度：可按系統要求配置長度，最長為50米 。

電纜外形及結構尺寸見下圖

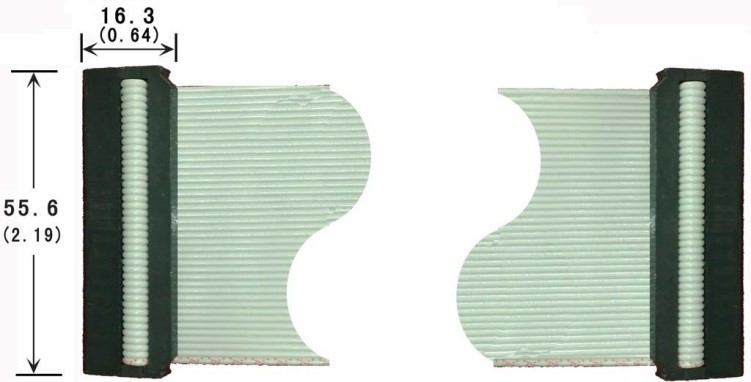

SM-EE電纜

1.  連接電纜：40芯屏蔽電纜

2.  端子型式：刺破壓接方式、進口40線接插件連接器

3.  功能：用于端子板與擴展端子板的連接

4.  電氣性能：300V、≤0.3A；屏蔽率≥85%

5.  電纜長度：標準長度0.5米

電纜外形及結構尺寸見下圖

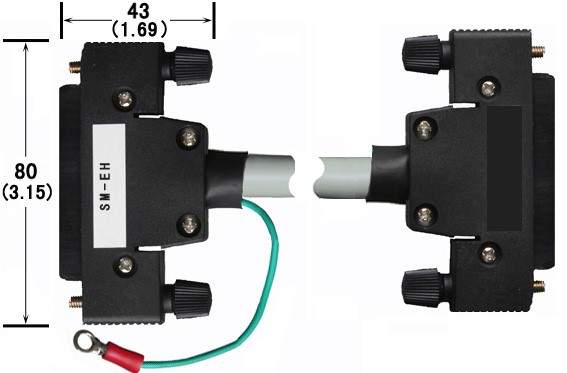

SM-EH電纜

1.  連接電纜：40芯屏蔽電纜

2.  端子型式：刺破壓接方式、進口40線接插件連接器

3.  功能： 用于端子板與擴展端子板的連接

4.  電氣性能：300V、≤0.3A；屏蔽率≥85%

5.  電纜長度：標準長度0.5米

電纜外形及結構尺寸見下圖



SM-RTD電纜

1.  連接電纜：40芯屏蔽電纜

2.  端子型式：刺破壓接方式、進口40線接插件連接器，西門子前連接器

3.  功能： I/O連接，用于端子板與西門子模塊的連接

4.  電氣性能：300V、≤0.3A；屏蔽率≥85%

5.  電纜長度：可按系統要求配置長度，最長為50米

電纜外形及結構尺寸見下圖
