1.高效氣體分析

       工藝氣體的分析非常復雜。為了獲得有關氣體成分的準確結果，測量結果必須非常精確。無論是創新的分析技術，量身定制的工廠建設，還是對您的應用的深入了解，我們都將根據嚴格的法律要求為您提供有效的過程分析方面的支持。

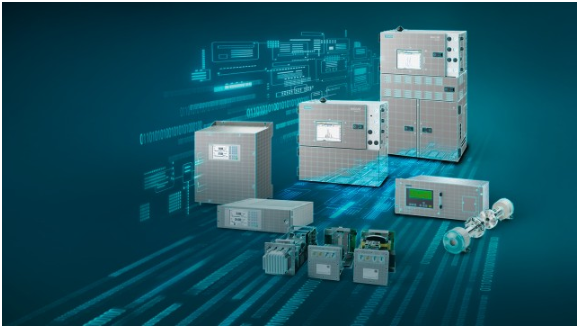

       從分析設備到系統解決方案，從我們?nèi)娴漠a(chǎn)品和系統中進行選擇，以進行過程和質量優化：從單個設備到定制系統解決方案，您將獲得適用于各種應用的全套創新且經過驗證的設備。

2.提取連續過程氣體分析



        流程得到控制，無論是化學氣體分析還是水泥廠回轉窯監測，無論是垃圾焚燒廠還是發電廠的煙氣監測，都可以從整套的測量儀器中進行選擇，以進行連續性氣體分析。提取連續過程氣體分析方法，讓我們經受考驗，萃取測量方法的特征在于，從生產線中取出待分析的樣品，并使用樣品線和樣品制備以條件形式將其連續幾秒鐘地送入分析儀。在這里，我們?yōu)槟峁┝艘幌盗胁捎貌煌夹g(shù)的設備，用于提取測量方法。每種測量儀器都代表同類產品中的卓越分析。設備的操作由菜單驅動，并根據NAMUR準則進行設計。這樣就滿足了您對完整的測量儀器解決方案的所有要求。氣體分析從未如此簡單。

        SIPROCESS GA700具有最大的靈活性和易用性，為萃取氣體分析樹立了新標準操作軟件。兩種軟件工具帶來更大的便利。兩種用于連續過程氣體分析的軟件工具SIMATIC PDM（過程設備管理器）和SIPROM GA為您提供清晰的菜單導航和廣泛的用戶支持。

       通過一個操作員界面管理一切，SIMATIC PDM是一種通用的，與制造商無關的工具，用于項目規劃，參數化，調試，診斷和維護智能現場設備?？梢允褂么塑浖渲煤捅O(jiān)視Series 6，ULTRAMAT 23和SIPROCESS GA700氣體分析儀。為了監視整個工廠，可以將SIMATIC PDM集成到SIMATIC PCS 7 / STEP 7項目計劃環境中。PC和分析儀之間可以通過以太網和PROFIBUS進行通訊。

       交流變得容易，SIPROM GA是一個免費軟件程序，用于PC或筆記本電腦與Series 6或ULTRAMAT 23分析設備之間的通信。它用于參數化，維護和診斷。SIPROM GA可以通過RS 485端口直接從您的PC或通過以太網網關訪問分析設備。

3.通訊與軟件



       西門子為從分析儀到接口和軟件的整個產品組合提供可靠的產品。重點包括我們的分析儀系統管理器（ASM）：此軟件工具提供所有功能，從監視分析系統和優化設備性能到測量值質量到維護計劃，甚至是最重要的KPI報告。

       通訊與軟件，自動監視和驗證分析設備。我們的分析儀具有標準化的現場總線通信接口，例如Modbus，Profibus等。我們提供用于調試，診斷和遠程訪問的協調軟件工具。分析儀系統管理器（ASM）是一個監視系統，有助于提高設備性能（包括測量值質量），并根據設備數據優化維護計劃。通過ASM，您可以可視化設備性能，評估工廠KPI并借助數據分析為預測性維護建立基礎。

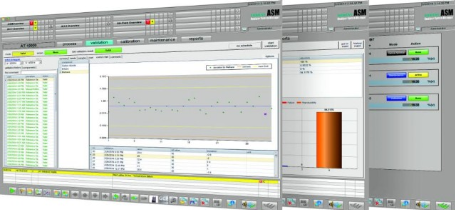

4.操作系統和監視系統分析器系統管理器（ASM）



         分析儀系統管理器是一個PC系統，用于監視，管理和優化分析儀。來自不同分析儀的相關信息通過各種通信協議收集，并保存在中央數據庫中。使用用戶友好的操作員界面，可以訪問例如測量值趨勢，設備狀態和統計評估，或者啟動測試?yán)桃则?yàn)證結果。利用收集到的信息，您可以分析已安裝基礎的長期性能發展，從而支持您預測維護需求并優化服務。具有預定義報告的綜合報告模塊可用于記錄評估。

       我們提供具有直觀操作能力的綜合軟件包，用于西門子分析儀（例如MAXUM Ed）的通訊和控制。II和GA 700。連續過程氣體分析，提取SIPROM GA，SIPROM GA是一個免費軟件程序，用于PC或筆記本電腦與Series 6或ULTRAMAT 23分析儀之間的通信。它用于參數分配，維護和診斷。SIPROM GA可直接從您的PC或通過RS 485端口或以太網網關訪問分析儀。SIMATIC PDM，SIMATIC PDM（過程設備管理器）是一種通用的，與供應商無關的工具，用于智能現場設備的配置，參數分配，調試，診斷和維護。6系列，ULTRAMAT 23和SIPROCESS GA700氣體分析儀均可使用該軟件進行配置和監控。SIMATIC PDM也可以集成到SIMATIC PCS 7 / STEP 7組態環境中，以監視整個工廠。PC和分析儀可以通過以太網和Profibus進行通信。

       連續過程氣體分析，就地LDSComm，出于服務和維護目的，LDS 6和SITRANS SL可以通過以太網連接發送和接收數據。該服務和維護工具可以從遠程位置檢查和調整設備狀態和校準參數。如果需要，甚至可以遠程進行完整的系統檢查。如果需要維修，則可以通過調制解調器將必要的信息發送給西門子服務人員，后者將遠程執行必要的措施。此遠程維護和診斷功能是通過標準LAN調制解調器實現的。

       工藝氣相色譜，氣相色譜儀門戶，氣相色譜儀門戶工作站軟件是“系統管理器”和“ EZChrom”軟件的升級版，可對連接到以太網的Advance Maxum，Maxum Edition II和MicroSAM氣相色譜儀進行簡單的監視和參數分配。這種直觀的軟件允許訪問例如設備狀態，分析結果，參數和色譜圖。氣相色譜儀門戶工作站軟件還包括用于連接設備的數據記錄，報告和網絡監視的工具。

        MAXUM OPC Server，“ MAXUM OPC Server”軟件工具從連接到以太網的Maxum Edition II和MicroSAM氣相色譜儀收集測量值，設備狀態，分析結果等，并將此數據提供給更高級別的系統使用，例如過程控制通過OPC DA服務器。

分析設備的可靠運行對于過程管理至關重要。為此，必須收集，校正和傳輸測量值。西門子提供了不同的通訊功能，例如Modbus和Profibus，可以根據需要進行選擇。

Modbus，Modbus協議是工業通信市場上建立時間最長的傳輸標準之一。它基于主/從或客戶端/服務器體系結構，有效且易于實現。

       Modbus是用于數據傳輸?shù)耐ㄐ艆f(xié)議。在石化行業中，Modbus被廣泛用于將測量和控制設備連接到過程控制系統（PLC）。大多數PLC都可以配備用于Modbus通訊的接口。Modbus接口僅通過一條數據線即可實現可靠的信息傳輸。它既可以用來從分析儀讀取信息，也可以控制某些功能。Modbus RTU，Modbus ASCII（均基于串行現場總線通信）和Modbus TCP（基于以太網）之間有區別。

       MAXUM II，SITRANS SL和SIPROCESS GA700支持Modbus現場總線，

PROFIBUS（過程現場總線）是現場總線通信的標準。兩個主要版本是：

       PROFIBUS DP（分布式I / O），旨在在現場進行有效的數據交換。這是中央自動化設備（例如PLC / PC）通過高速串行連接與分布式現場設備進行通訊的地方。與分布式設備的數據交換主要是周期性的。

       PROFIBUS PA（過程自動化）用于過程工程中測量和過程設備，執行器和過程控制系統或PLC / DCS之間的通信。PROFIBUS PA不是單獨的總線：它是PROFIBUS的一個版本，具有為過程自動化而設計的物理層（傳輸層）。由于功率限制，PROFIBUS PA也適用于危險環境。

       系列6氣體分析儀和ULTRAMAT 23支持PROFIBUS PA。

       PROFIBUS DP由6系列氣體分析儀，ULTRAMAT 23和SITRANS SL支持。

       OPC DA規范定義了諸如值，時間和質量信息之類的數據交換。OPC具有典型的客戶端/服務器架構。標準的OPC DA（數據訪問）可用于Maxum版本II和MicroSam數據傳輸。

       網絡訪問單元（NAU）是西門子過程色譜儀的輸入/輸出站。它可以用于集中訪問，處理和中繼數據。如果無法將電子系統連接到分析儀附近，Maxum版本II / MicroSam中的輸入/輸出不足或需要在中央控制室中安裝，則使用NAU。這大大減少了控制室所需的布線。數據也可以通過Modbus提供。
